Proyecto de sincronismo Rubiales

BENEFICIOS

• Solución sostenible: Significativamente menores emisiones de CO2.

• Mayor eficiencia: Rendimiento hasta de 90 m/día.

• Adecuado para las condiciones del sitio: Se elimina por completo la excavación.

• Disminución en el costo: La sumatoria de todas sus ventajas impacta positivamente el costo total de la cimentación siendo esta más económica.

CLIENTE

OTACC Ingeniería y construcción

¡Optimiza tu proyecto con los pilotes helicoidales! En Axiatech, nuestra experiencia e ingeniería de avanzada nos permiten afrontar cualquier desafío en cimentaciones. Sea cual sea el suelo, la estructura o la carga, nuestros pilotes helicoidales ofrecen soluciones fiables. Simplifica tus cimentaciones con Axiatech y construye con total confianza el futuro de tus obras. ¡Confía en nosotros para impulsar tu éxito!

OBJETIVO

En el municipio de Puerto Gaitán, situado en el departamento del Meta, Colombia, se encuentra el
campo petrolero Rubiales, propiedad de Ecopetrol. En este campo, surgió la necesidad de
establecer cimientos para una serie de estructuras metálicas, como pasos de vía, soportes y
refugios.

Inicialmente, se consideraron cimientos superficiales, como dados de concreto, losas y zapatas,
además de la posibilidad de utilizar pilotes para algunas estructuras. Sin embargo, dadas las
exigencias técnicas del proyecto y la ubicación geográfica, se llevó a cabo una exhaustiva
investigación del estado del arte en cimentaciones. Como resultado, se optó por los pilotes
helicoidales debido a su ventaja técnica y económica para la construcción de los cimientos del
proyecto.

SOLUCIÓN CONVENCIONAL
Las condiciones de carga, la geotecnia del suelo y la geometría del sistema de cimentación exigían grandes volúmenes de excavación. Si embargo, los plazos de construcción, los accesos restringidos al sitio y otros factores hacían que la construcción de la cimentación fuera inviable.

SOLUCIÓN EN PILOTES HELICOIDALES
Los pilotes helicoidales surgieron como una alternativa excelente. Sin embargo, solo mediante un meticuloso trabajo de ingeniería se logró configurarlos de manera óptima para resistir las cargas asociadas a las estructuras. La integración de las destacadas propiedades y características de los pilotes helicoidales en un modelo de cimentaciones adecuado permitió satisfacer las variadas demandas de carga en un entorno geotécnico complejo.

INSTALACIÓN

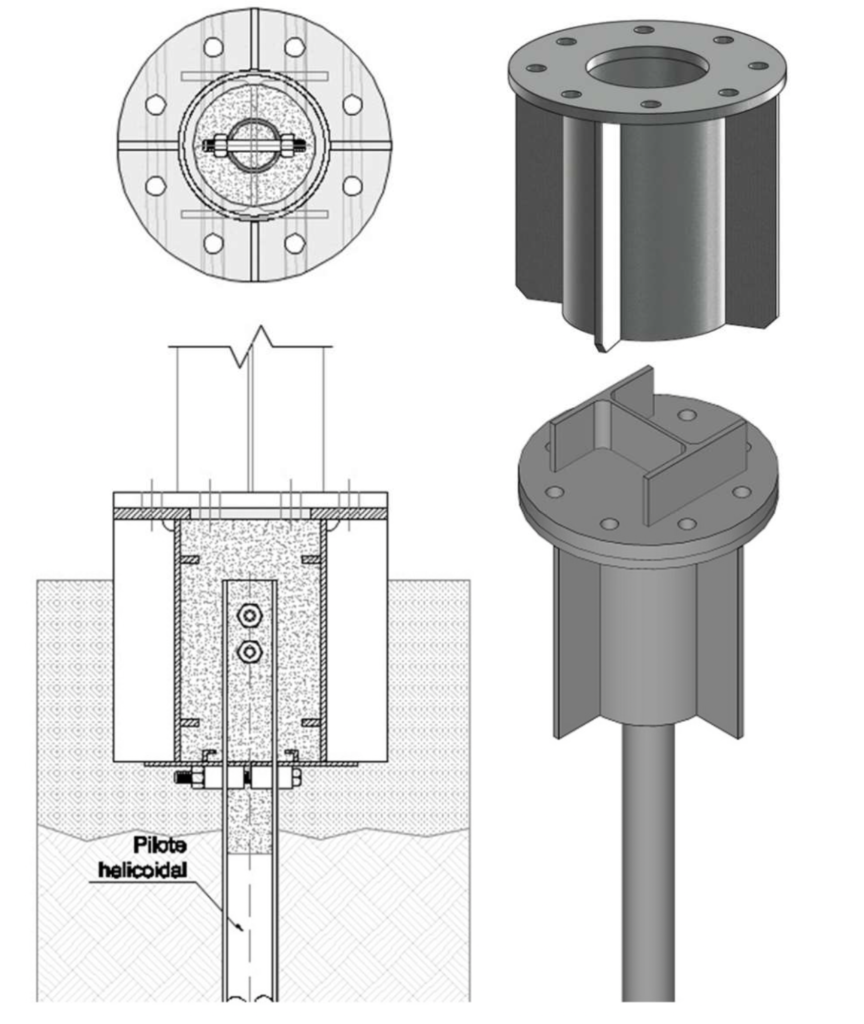

Se determinó que las cargas podían ser soportadas con un pilote por cada apoyo de la estructura, uniendo a él un cabezal metálico. Las características geométricas de los pilotes variaban según las cargas asociadas a cada apoyo, seleccionándose diámetros de 2.7/8 y 3.5 pulgadas, con espesores de 0.217 o 2.50 pulgadas, respectivamente.

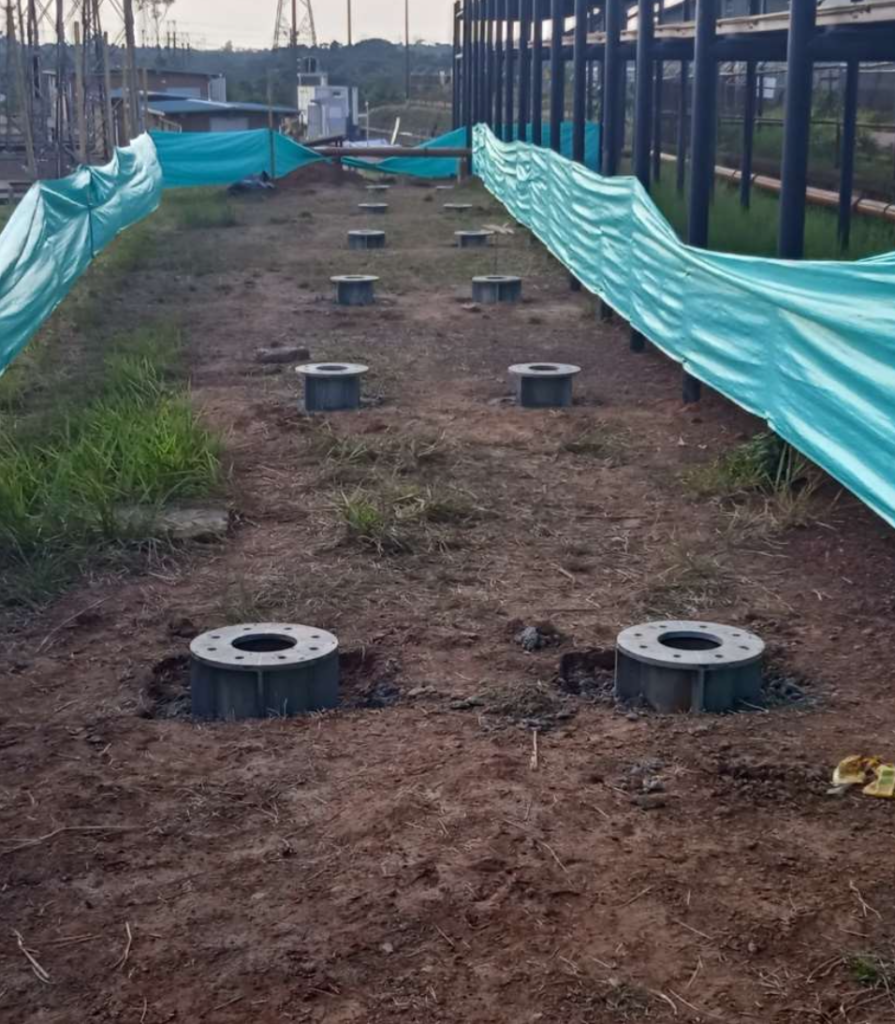

La construcción de la cimentación se completó en 23 días laborables, logrando un rendimiento de 32 metros de pilote por día, para un total de 724 metros instalados con su respectivo cabezal metálico debidamente instalado y nivelado.

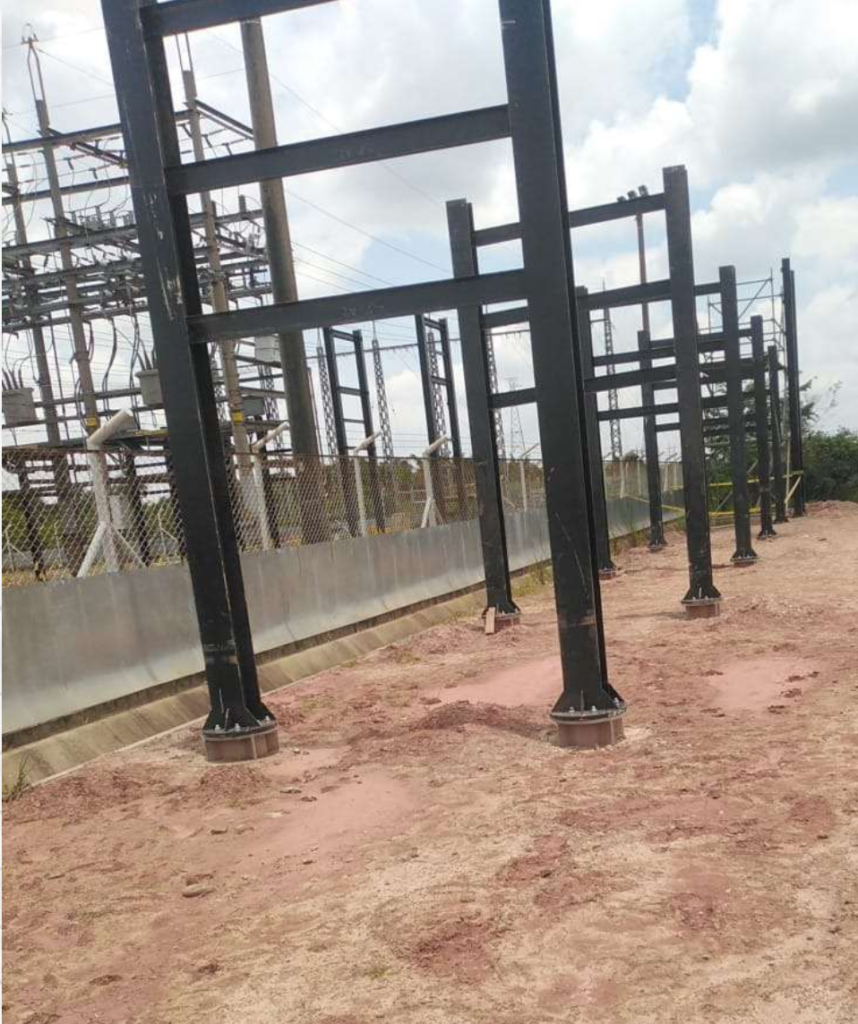

LOS PILOTES HELICOIDALES SON LA SOLUCIÓN ADECUADA PARA ESTRUCTURAS DE UNA SUBESTACIÓN.
